ZZYP自力式壓力調節閥 概述

ZZY系列自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力調節閥主要應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。 ZZY系列自力式壓力調節產品有單座ZZYP（較常用型號）、套筒ZZYM、雙座ZZYN三種結構；執行機構有薄膜式、活塞式兩種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。

ZZYP自力式壓力調節閥 特點

（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZYP自力式壓力調節閥 主要技術參數

ZZYP自力式壓力調節閥 執行器技術參數

注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。

ZZYP自力式壓力調節閥 主要性能指標

ZZYP自力式壓力調節閥 工作溫度

注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

ZZYP自力式壓力調節閥 主要零件材料

ZZYP自力式壓力調節閥 主要外形圖

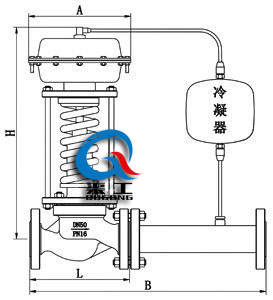

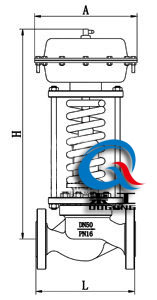

自力式壓力調節閥(帶冷凝器)	自力式壓力調節閥 (標準型)

ZZYP自力式壓力調節閥 主要外形尺寸

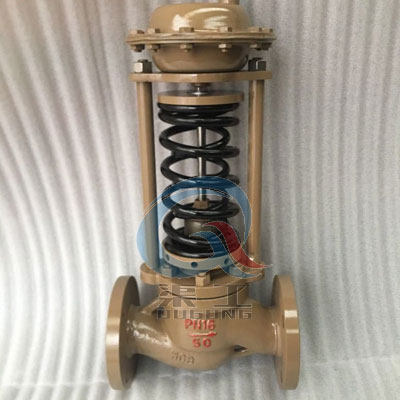

ZZYP自力式壓力調節閥 實物圖
